Breakout(Destructor de bloques) en Arduino Uno y OLED 128×32

El proyecto Breakout en Arduino es un ejercicio excelente para adentrarse en la programación de juegos y el manejo de periféricos en sistemas embebidos. Utiliza la arquitectura simple pero potente del Arduino Uno y la claridad de una pantalla OLED para recrear una experiencia arcade completa.

Este artículo te guiará a través de la selección de componentes, el cableado y la estructura del código, haciendo énfasis en la modularidad y la eficiencia.

🔩Funcionamiento

El Cerebro del Sistema: Arduino UNO

El Arduino UNO utiliza el microcontrolador ATmega328P de Atmel (ahora Microchip). Este chip opera típicamente a 16 MHz y ofrece una arquitectura sencilla pero potente con 32 KB de memoria Flash para el código.

Interrupciones: Para lograr que la base responda instantáneamente al presionar el botón, se utiliza una Interrupción Externa. En el Arduino UNO, los pines digitales 2 y 3 están asignados para estas interrupciones. La interrupción permite que el microcontrolador suspenda temporalmente su tarea actual (el bucle loop()) para atender la solicitud crítica del botón, garantizando que ninguna pulsación se pierda debido al tiempo de ejecución del código principal.

La Comunicación I2C y la Pantalla OLED

La pantalla OLED (Organic Light-Emitting Diode) es ideal por su alto contraste, bajo consumo de energía y tamaño compacto. La mayoría de los módulos de 128 x 32 píxeles utilizan el chip controlador SSD1306 y se comunican a través del bus I2C.

Protocolo de Dos Hilos: I2C es un bus de comunicación serial que, de manera inteligente, requiere solo dos líneas para transferir datos entre el maestro (Arduino) y los esclavos (la pantalla):
- SDA (Serial Data Line): Línea de datos.
- SCL (Serial Clock Line): Línea de sincronización del reloj.

PINES del OLED 128×32(I2C)

Pin OLED 128×32(I2C)	Protocolo	Notas Importantes
VCC	Alimentación	Uso de 5V.
GND	Tierra	Conexión de referencia.
SCL	I2C	Línea de Reloj Serial.
SDA	I2C	Línea de Datos Serial.

_🔨Componentes

Componente	Cantidad	Especificación	Función
Placa Arduino	1	Arduino Uno, Nano, etc.	Control de componentes(cerebro)
Pantalla OLED	1	128×32 (I2C)	Mostrar información
Botón	2	Push	Mover izquierda/derecha
Resistencia	2	10kΩ	Pull-down para el botón
Cables de conexión	n		Unir los componentes

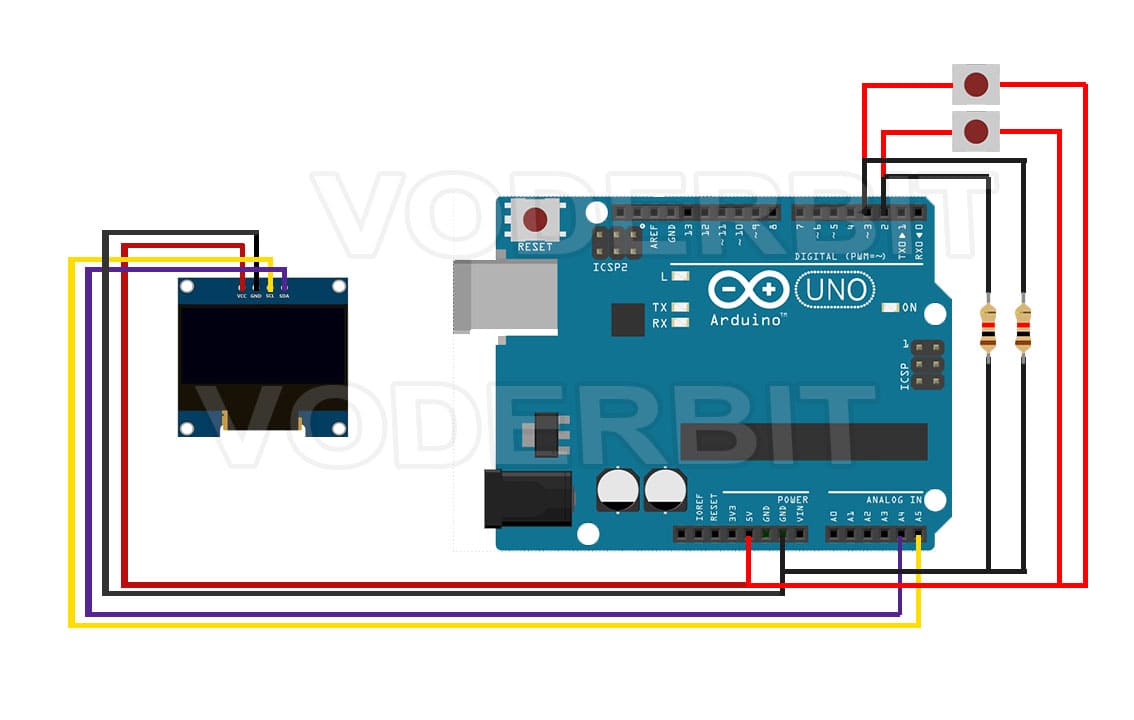

🔌Conexiones

Conexión OLED 128×32

OLED 128×32(I2C) Pin	Arduino Pin
GND	GND
VCC	5V
SCL	A5
SDA	A4

Conexión del botón(Configuración Pull-Down):

Arduino Pin	Arduino Pin
5v	Pin 2 (con resistencia de 10kΩ a GND)
5v	Pin 3 (con resistencia de 10kΩ a GND)

0️⃣Código

El código se divide en secciones claras para la gestión de las librerías, la lógica del juego y la respuesta por interrupción.

Asegúrate de instalar las librerías necesarias desde el Gestor de Librerías del IDE de Arduino:

Adafruit GFX Library (librería gráfica principal)
Adafruit SSD1306 (driver específico para la pantalla)

#include <Arduino.h>

// -------------------------------------------------------------
// LIBRERÍAS REQUERIDAS
// -------------------------------------------------------------
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

// -------------------------------------------------------------
// DEFINICIONES DE PINES Y PANTALLA
// -------------------------------------------------------------

#define SCREEN_ADDRESS 0x3C
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32

#define PIN_BTN_IZQ 2
#define PIN_BTN_DER 3

// Inicialización del objeto de la pantalla
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

// -------------------------------------------------------------
// VARIABLES GLOBALES DEL JUEGO
// -------------------------------------------------------------

// --- Barrita (Paddle) ---
const int PADDLE_W = 20;
const int PADDLE_H = 3;
const int PADDLE_VEL = 2;
int paddle_x;
const int paddle_y = SCREEN_HEIGHT - PADDLE_H - 1;

// --- Pelota (Ball) ---
float ball_x, ball_y;
float ball_vx, ball_vy;
const float BALL_START_VY = -1.0;

// --- Ladrillos (Bricks) ---
const int BRICK_ROWS = 3;
const int BRICK_COLS = 8;
const int BRICK_W = 14;
const int BRICK_H = 3;
const int BRICK_PADDING = 1;

bool bricks[BRICK_ROWS][BRICK_COLS];
int score;
int lives;
bool game_over;
bool game_won;
int bricks_remaining;


// -------------------------------------------------------------
// DECLARACIÓN DE MÉTODOS (Funciones)
// -------------------------------------------------------------

void initGame();
void drawPaddle();
void drawBall();
void drawBricks();
void renderGame();
void handleInput();
void updateBallPosition();
void checkPaddleCollision();
void checkBrickCollision();
void updateGameLogic();
void displayMessage(const char* line1, const char* line2);


// -------------------------------------------------------------
// DEFINICIÓN DE MÉTODOS DE INICIALIZACIÓN
// -------------------------------------------------------------

/**
 * @brief Reinicia todas las variables del juego a su estado inicial.
 */
void initGame() {
  score = 0;
  lives = 3;
  game_over = false;
  game_won = false;
  bricks_remaining = BRICK_ROWS * BRICK_COLS;

  // Posición inicial de la barra
  paddle_x = (SCREEN_WIDTH / 2) - (PADDLE_W / 2);

  // Inicializar la pelota
  ball_x = SCREEN_WIDTH / 2.0;
  ball_y = (float)paddle_y - 2.0;
  ball_vx = 1.0;
  ball_vy = BALL_START_VY;

  // Inicializar la matriz de ladrillos
  for (int r = 0; r < BRICK_ROWS; r++) {
    for (int c = 0; c < BRICK_COLS; c++) {
      bricks[r][c] = true;
    }
  }
}

// -------------------------------------------------------------
// DEFINICIÓN DE MÉTODOS DE DIBUJO (RENDERIZADO)
// -------------------------------------------------------------

void drawPaddle() {
  display.fillRect(paddle_x, paddle_y, PADDLE_W, PADDLE_H, SSD1306_WHITE);
}

void drawBall() {
  // Dibuja la pelota como un cuadrado de 2x2 píxeles
  display.fillRect((int)ball_x, (int)ball_y, 2, 2, SSD1306_WHITE);
}

void drawBricks() {
  for (int r = 0; r < BRICK_ROWS; r++) {
    for (int c = 0; c < BRICK_COLS; c++) {
      if (bricks[r][c]) {
        int x = c * (BRICK_W + BRICK_PADDING) + BRICK_PADDING;
        int y = r * (BRICK_H + BRICK_PADDING) + BRICK_PADDING;
        display.fillRect(x, y, BRICK_W, BRICK_H, SSD1306_WHITE);
      }
    }
  }
}

/**
 * @brief Borra la pantalla y dibuja todos los elementos del juego.
 */
void renderGame() {
  display.clearDisplay();
  drawPaddle();
  drawBall();
  drawBricks();
  display.display();
}

/**
 * @brief Muestra un mensaje centrado en la pantalla (para game over/won).
 */
void displayMessage(const char* line1, const char* line2) {
  display.clearDisplay();

  // Mensaje principal
  display.setTextSize(2);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 5);
  display.println(line1);

  // Mensaje secundario (Puntuación/Vidas)
  display.setTextSize(1);
  display.setCursor(10, 25);
  display.println(line2);

  display.display();
}

// -------------------------------------------------------------
// DEFINICIÓN DE MÉTODOS DE LÓGICA DE JUEGO
// -------------------------------------------------------------

/**
 * @brief Lee la entrada de los botones y mueve la barra.
 */
void handleInput() {
  bool btnIzq = digitalRead(PIN_BTN_IZQ) == HIGH;
  bool btnDer = digitalRead(PIN_BTN_DER) == HIGH;

  if (btnIzq) {
    paddle_x -= PADDLE_VEL;
  }
  if (btnDer) {
    paddle_x += PADDLE_VEL;
  }

  // Limitar movimiento
  if (paddle_x < 0) {
    paddle_x = 0;
  }
  if (paddle_x > SCREEN_WIDTH - PADDLE_W) {
    paddle_x = SCREEN_WIDTH - PADDLE_W;
  }
}

/**
 * @brief Actualiza la posición de la pelota y verifica colisiones con los bordes.
 */
void updateBallPosition() {
  // 1. Mover la pelota
  ball_x += ball_vx;
  ball_y += ball_vy;

  // 2. Colisión con los bordes IZQUIERDO o DERECHO
  if (ball_x < 0 || ball_x > SCREEN_WIDTH - 2) {
    ball_vx *= -1;
    // Corrección de posición
    if (ball_x < 0) ball_x = 0;
    if (ball_x > SCREEN_WIDTH - 2) ball_x = SCREEN_WIDTH - 2;
  }

  // 3. Colisión con el borde SUPERIOR
  if (ball_y < 0) {
    ball_vy *= -1;
    ball_y = 0;
  }

  // 4. Colisión con el borde INFERIOR (PERDER VIDA)
  if (ball_y > SCREEN_HEIGHT) {
    lives--;
    if (lives <= 0) {
      game_over = true;
    } else {
      // Reinicio de la pelota después de perder vida
      paddle_x = (SCREEN_WIDTH / 2) - (PADDLE_W / 2);
      ball_x = SCREEN_WIDTH / 2.0;
      ball_y = (float)paddle_y - 2.0;
      ball_vy = -abs(ball_vy); // Asegura que empiece subiendo

      // Mostrar mensaje de pérdida de vida
      char life_status[16];
      sprintf(life_status, "VIDAS: %d", lives);
      displayMessage("PERDISTE UNA VIDA!", life_status);
      delay(1500);
    }
  }
}

/**
 * @brief Verifica la colisión de la pelota con la barra y ajusta el rebote.
 */
void checkPaddleCollision() {
  // Verifica si la pelota está en la zona vertical y horizontal de la barra
  if (ball_y + 2 >= paddle_y && ball_y <= paddle_y + PADDLE_H &&
      ball_x + 2 >= paddle_x && ball_x <= paddle_x + PADDLE_W) {

    // Solo rebotar si la pelota viene bajando (ball_vy > 0)
    if (ball_vy > 0) {
      ball_vy *= -1;

      // Ajuste de ángulo de rebote (mayor velocidad horizontal si golpea los extremos)
      float hit_point = (ball_x + 1) - (paddle_x + PADDLE_W / 2.0);
      ball_vx = (hit_point / (PADDLE_W / 2.0)) * 1.5;
    }
  }
}

/**
 * @brief Verifica la colisión de la pelota con todos los ladrillos.
 */
void checkBrickCollision() {
  for (int r = 0; r < BRICK_ROWS; r++) {
    for (int c = 0; c < BRICK_COLS; c++) {
      if (bricks[r][c]) {
        int brick_x = c * (BRICK_W + BRICK_PADDING) + BRICK_PADDING;
        int brick_y = r * (BRICK_H + BRICK_PADDING) + BRICK_PADDING;

        // Detección de Colisión AABB
        if (ball_x + 2 >= brick_x && ball_x <= brick_x + BRICK_W &&
            ball_y + 2 >= brick_y && ball_y <= brick_y + BRICK_H) {

          // Ladrillo destruido
          bricks[r][c] = false;
          score += 10;
          bricks_remaining--;

          // Rebote simplificado (cambio de dirección vertical)
          ball_vy *= -1;

          if (bricks_remaining == 0) {
            game_won = true;
          }
          // Importante: Salir después de la primera colisión detectada
          return;
        }
      }
    }
  }
}

/**
 * @brief Contiene toda la lógica de movimiento y colisiones por frame.
 */
void updateGameLogic() {
  // Mover la pelota y verificar colisiones con los bordes
  updateBallPosition();

  // Verificar colisión con la barra
  checkPaddleCollision();

  // Verificar colisión con los ladrillos
  checkBrickCollision();
}


// -------------------------------------------------------------
// FUNCIONES ESTÁNDAR DE ARDUINO
// -------------------------------------------------------------

void setup() {
  Serial.begin(9600);
  // Inicializar comunicación I2C de la pantalla
  if(!display.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS)) {
    // Si la pantalla falla, detener el programa
    for(;;);
  }

  // Configurar pines de entrada para los botones
  pinMode(PIN_BTN_IZQ, INPUT);
  pinMode(PIN_BTN_DER, INPUT);

  // Inicializar todas las variables y el estado del juego
  initGame();

  // Mostrar mensaje de inicio
  displayMessage("¡BREAKOUT!", "Presiona cualquier boton");

  while(true)
  {
    delay(200);
    if(digitalRead(PIN_BTN_IZQ) == 1 || digitalRead(PIN_BTN_DER) == 1)
    break;
  }
  delay(200);
}

void loop() {
  // --- Estados de Fin de Juego ---
  if (game_over || game_won) {
    char score_line[30];
    sprintf(score_line, "PUNTUACION: %d", score);

    if (game_over) {
      displayMessage("GAME OVER", score_line);
    } else { // game_won
      displayMessage("¡GANASTE!", score_line);
    }

    // Esperar a que el jugador presione ambos botones para reiniciar
    if (digitalRead(PIN_BTN_IZQ) == HIGH && digitalRead(PIN_BTN_DER) == HIGH) {
      initGame();
    }
    delay(50);
    return;
  }

  // --- Ciclo Principal del Juego ---

  // 1. INPUT: Leer botones y mover la barra
  handleInput();

  // 2. UPDATE: Ejecutar toda la lógica del juego (movimiento, colisiones)
  updateGameLogic();

  // 3. RENDER: Dibujar el nuevo frame
  renderGame();

  // Control de velocidad/framerate
  delay(10);
}

🖌️Diseños

🎬Videos

📑Conclusión

El desarrollo del juego Breakout en la plataforma Arduino Uno con una pantalla OLED 128×32 es un proyecto ejemplar que sintetiza los desafíos y las soluciones del diseño de sistemas embebidos.

El logro central de este proyecto reside en el manejo eficiente de las limitaciones de hardware y software. La pequeña pantalla OLED de 128 x 32 píxeles, aunque minimalista, obligó a una ingeniería de software concisa para maximizar el área de juego. La escasez de memoria SRAM impuso la necesidad de una estructura de código altamente modular y optimizada, utilizando métodos dedicados para cada tarea: handleInput(), updateGameLogic(), y renderGame().

Más allá de la funcionalidad básica, el proyecto demostró la implementación exitosa de física de juego en tiempo real. La gestión de la detección de colisiones AABB y la incorporación de una lógica de rebote dependiente del ángulo elevan el proyecto de una simple demostración a una aplicación interactiva que requiere habilidad y precisión del usuario.

En última instancia, este proyecto de Breakout en Arduino es una prueba de concepto sólida: demuestra que los microcontroladores de consumo pueden ser la base para la creación de experiencias interactivas sofisticadas, sirviendo como un punto de partida perfecto para cualquier desarrollador que aspire a construir sistemas de juego o interfaces gráficos de bajo nivel.
