Este artículo presenta una solución de riego de precisión completamente autónoma y robusta, diseñada para operar sin la necesidad de programación ni microcontroladores como Arduino. El sistema se basa en la lógica cableada para activar una minibomba de 5V solo cuando el suelo de la planta alcanza un nivel crítico de sequedad. Es la opción ideal para proyectos que buscan simplicidad, fiabilidad y bajo consumo en la lógica de control.
🔩Funcionamiento
En lugar de utilizar un firmware para tomar decisiones, este proyecto se apoya en los principios de la electrónica digital y analógica para establecer una relación causa-efecto directa. La lógica es un simple interruptor de umbral: cuando la variable de entrada (humedad) cruza un límite predefinido, el sistema conmuta la salida (la bomba).
Este enfoque tiene una ventaja clave en robustez. Un microcontrolador puede fallar debido a interferencias eléctricas, errores de código, o loops infinitos; un circuito de lógica cableada, bien diseñado, solo depende de las propiedades físicas de sus componentes (transistores y relés), ofreciendo una fiabilidad superior a largo plazo en entornos con fluctuaciones de energía o humedad.
El sistema se construye alrededor de tres componentes principales que actúan como sensor, decisor/amplificador y actuador.
Sensor de Humedad (La “Voz” del Suelo)
El módulo sensor de humedad (comúnmente modelos como el FC-28) es crucial. Está compuesto por:
- Sondas: Dos terminales de cobre o níquel que se insertan en el suelo para medir la resistencia eléctrica. La tierra seca ofrece una alta resistencia (poca conductividad), mientras que la tierra húmeda ofrece una baja resistencia (alta conductividad).
- Comparador: El circuito del módulo utiliza un comparador de voltaje (a menudo un amplificador operacional, como el LM393) para contrastar la señal de resistencia con un voltaje de referencia ajustable.
- Potenciómetro (VR): Este pequeño dial es el punto de calibración. Permite al usuario establecer con precisión el umbral de sequedad. Girándolo, ajustamos el voltaje de referencia con el que se compara la lectura del suelo.
Salida Lógica Clave: Cuando la tierra está seca, la resistencia es alta, el voltaje que llega al comparador cae, y el comparador emite una señal digital ALTA (5V) por su pin de salida DO (Digital Output). Esta es la señal de “¡Necesito agua!”.
Módulo Relé (KY-019) (El “Músculo” de Control)
El relé KY-019 es el eslabón entre la lógica de control de 5V y la potencia de la bomba.
- Función Aislante: El relé utiliza un electroimán para accionar un interruptor mecánico. Esto proporciona un aislamiento galvánico completo entre el circuito de control (sensor y relé VCC/GND) y el circuito de la bomba. Aunque en este proyecto ambos circuitos comparten 5V, este aislamiento es una práctica de ingeniería fundamental que protege los componentes sensibles.
- Activación por Bobina: El relé de 5V se activa (la bobina se energiza) cuando una señal de ALTO (5V) se aplica a su pin de entrada IN.
Pines de la Carga (Bomba):
- COM (Común): Punto central de conmutación.
- NC (Normalmente Cerrado): Contacto cerrado cuando el relé está desactivado.
- NO (Normalmente Abierto): Contacto cerrado solo cuando el relé está activado (energizado por la señal de sequedad).
Minibomba Sumergible de 5V (El “Actuador”)
La minibomba es el dispositivo final que mueve el fluido. Al funcionar a 5V DC, simplifica la fuente de alimentación, ya que la electrónica de control y la bomba pueden compartir el mismo adaptador de pared. Es fundamental elegir una bomba con un consumo de corriente (típicamente entre 300 mA y 700 mA) que pueda ser suministrado holgadamente por la fuente de alimentación elegida.
🔨Componentes
| Componente | Cantidad | Especificación | Función |
|---|---|---|---|
| Sensor de agua | 1 | FC-28 | Detectar el agua |
| Relé | 1 | 5v (KY-019) | Activar la bomba |
| Bomba de agua | 1 | 5v | Bombear agua |
| Cables de conexión | n | Unir los componentes |
🔌Conexiones
Conexión sensor FC-28
| FC-28 Pin | Destino Pin |
|---|---|
| GND | GND |
| VCC | 5V(fuente) |
| D0 | Señal(Relé) |
Conexión Relé (KY-019)
| Relé Pin | Destino Pin |
|---|---|
| GND | GND |
| VCC | 5V(fuente) |
| Señal | D0(FC-28) |
| Común | GND(Bomba) |
| NO(normalmente abierto) | 5v |
Conexión bomba 5v
| Bomba Pin | Destino Pin |
|---|---|
| GND | GND(fuente) |
| NO(normalmente abierto) | 5v |

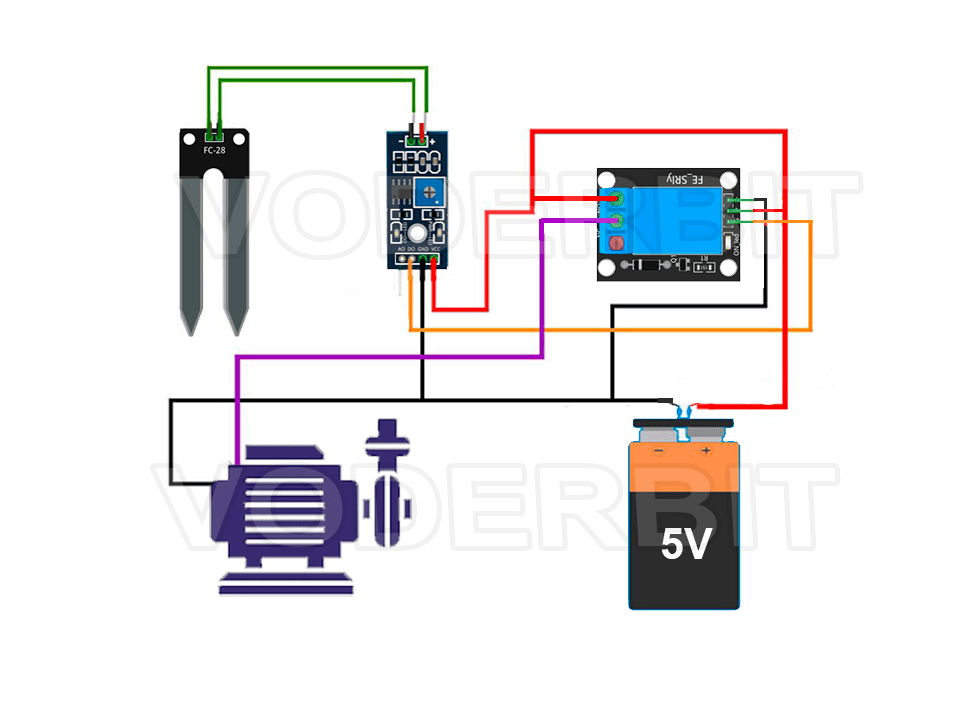

🖌️Diseños
🎬Videos
📑Conclusión
Este proyecto de sistema de riego demuestra que la automatización no siempre requiere de complejos microcontroladores ni de programación avanzada. Al utilizar la capacidad de comparación del módulo FC-28, hemos logrado construir un circuito de control completamente analógico y binario (ON/OFF) que es altamente eficaz para su propósito: mantener la humedad del suelo dentro de un rango aceptable.
La combinación del FC-28 (como detector de umbral) y el KY-019 (como interruptor de potencia) resulta en una solución:
- Fiable: Responde inmediatamente a las condiciones del suelo sin retrasos de código.
- Económica: Utiliza componentes de bajo coste y fácil disponibilidad.
- Educativa: Sirve como una excelente base para comprender los conceptos de lógica de control y el uso de relés para conmutar cargas de mayor potencia (la bomba).
En resumen, este sistema de riego es la prueba de que, con un diseño inteligente, la electrónica discreta puede proporcionar soluciones funcionales y robustas para tareas cotidianas, ofreciendo una puerta de entrada fascinante al mundo del control automático.
