Este proyecto tiene como objetivo construir un sistema de alerta temprana simple y efectivo para detectar la presencia de una llama o una fuente de calor infrarrojo (IR) intensa. Utilizaremos la plataforma de desarrollo Arduino Uno como el cerebro del sistema, un Sensor de Llama KY-026 para la detección, y un Buzzer Activo KY-012 para la señalización sonora de la alarma.
🔩Funcionamiento
Arduino Uno
El Arduino Uno es una placa de microcontrolador basada en el chip ATmega328P. Es ideal para proyectos de electrónica debido a su facilidad de uso, su entorno de desarrollo simple y su amplia comunidad. En este proyecto, usaremos sus pines digitales para leer la señal del sensor y activar el buzzer.
Sensor de Llama KY-026
El módulo KY-026 contiene un sensor de infrarrojos (IR) que es altamente sensible a la longitud de onda de luz emitida por una llama (típicamente entre 760 nm y 1100 nm).
Ajuste: El módulo incluye un potenciómetro que permite ajustar la sensibilidad de la salida digital (D0).
Salidas: Posee dos tipos de salidas:
Salida Analógica (A0/AO): Proporciona un valor variable que indica la intensidad de la llama detectada.
Salida Digital (D0/DO): Proporciona un valor ALTO (HIGH) o BAJO (LOW) binario, indicando si la llama está o no por encima de un umbral preestablecido (ajustable con el potenciómetro del módulo).
El Actuador: Buzzer Activo
Se elige un buzzer activo sobre uno pasivo por su simplicidad en este tipo de alarma.
- Funcionamiento: El buzzer activo contiene un oscilador interno. A diferencia del buzzer pasivo que requiere una señal de frecuencia (PWM) para generar tono, el activo solo necesita ser alimentado con 5V (mediante una señal HIGH) para emitir inmediatamente un sonido agudo y continuo a una frecuencia fija.
- Ventaja en Alarmas: Su simplicidad se traduce en un código binario: si hay gas, HIGH (Alarma); si no hay gas, LOW (Silencio).
🔨Componentes
| Componente | Cantidad | Especificación | Función |
|---|---|---|---|
| Placa Arduino | 1 | Arduino Uno, Nano, etc. | Control de componentes(cerebro) |
| Sensor de llama | 1 | KY-026 | Detectar fuego |
| Buzzer | 1 | Activo(KY-012) | Emitir una alerta |
| Cables de conexión | n | Unir los componentes |
🔌Conexiones
Conexión del Sensor de llama(KY-026)
| Sensor de llama(KY-026) Pin | Arduino Pin |
|---|---|
| GND | GND |
| VCC | 5V |
| D0 | D2 |
Conexión del Buzzer activo(KY-012)
| Buzzer activo(KY-012) Pin | Arduino Pin |
|---|---|
| GND | GND |
| VCC | 5V |
| Señal | D8 |
0️⃣Código
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 | #include <Arduino.h> // Definición de pines const int sensorLlamaPin = 2; // Conexión del pin DO del KY-026 al pin digital 2 de Arduino const int buzzerPin = 8; // Conexión del pin S del KY-012 al pin digital 8 de Arduino // Variables int estadoLlama = HIGH; // Variable para almacenar la lectura del sensor (inicia en HIGH/No hay llama) void setup() { // Inicializar el pin del sensor de llama como entrada pinMode(sensorLlamaPin, INPUT); // Inicializar el pin del buzzer como salida pinMode(buzzerPin, OUTPUT); // Inicializar la comunicación serial para depuración Serial.begin(9600); Serial.println("Alarma de Llama Inicializada"); } void loop() { // Leer el estado del sensor de llama // ATENCIÓN: El KY-026 típicamente da LOW cuando DETECTA una llama/IR, y HIGH cuando NO la detecta. estadoLlama = digitalRead(sensorLlamaPin); // Condición de Alarma if (estadoLlama == LOW) { // No se detecta llama Serial.println("¡¡¡LLAMA NO DETECTADA!!! - Buzzer OFF"); digitalWrite(buzzerPin, LOW); // Desactivar el buzzer // Solo imprimir si no hay alarma para no saturar el serial // Serial.println("Todo Normal - Buzzer OFF"); } else { // Se ha detectado una llama digitalWrite(buzzerPin, HIGH); // Activar el buzzer Serial.println("¡¡¡ALERTA DE LLAMA DETECTADA!!! - Buzzer ON"); } // Pequeña pausa para evitar lecturas demasiado rápidas delay(100); } |

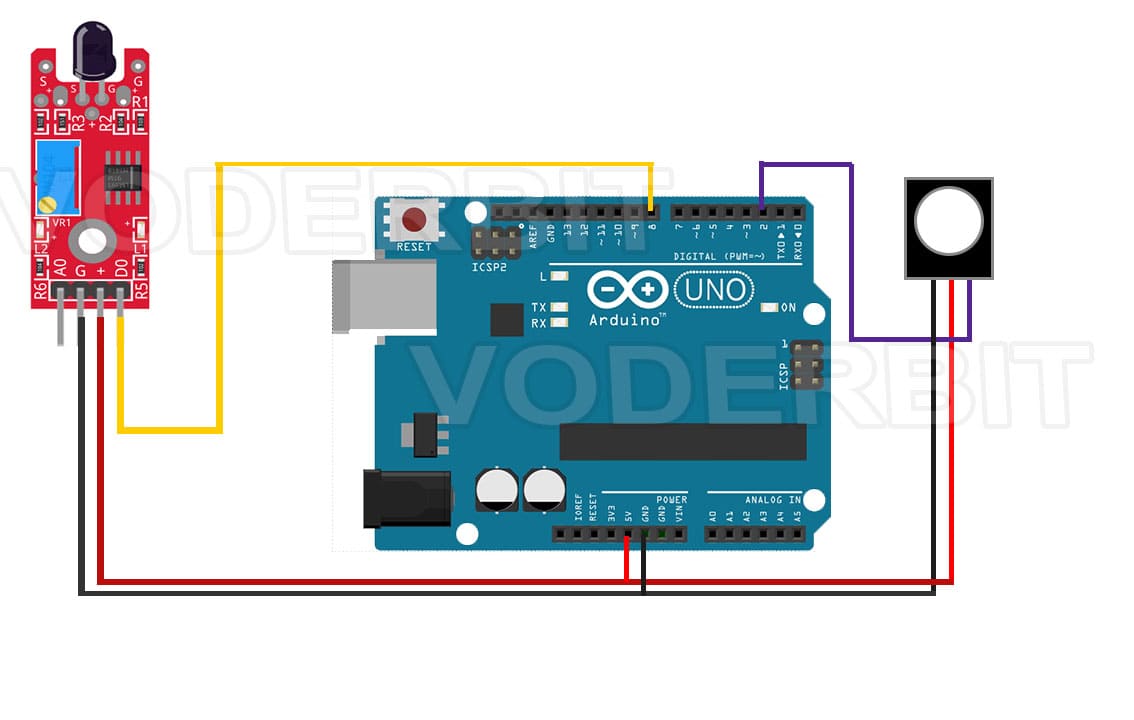

🖌️Diseños

🎬Videos
📑Conclusión
El proyecto de la Alarma de Llama con Arduino Uno demuestra de manera práctica cómo se pueden integrar sensores digitales básicos para crear un sistema de monitoreo de seguridad funcional y de bajo costo. Logramos configurar con éxito el Sensor de Llama KY-026 para detectar la radiación IR característica de una fuente de fuego, y usamos el Buzzer Activo KY-012 como un indicador de alerta inmediato.
La clave del éxito del proyecto reside en la calibración precisa del umbral del sensor de llama, lo que permite diferenciar de forma fiable entre la luz ambiental y la presencia real de una llama. Este ejercicio no solo refuerza las habilidades en programación de Arduino y cableado de circuitos, sino que también ilustra el principio fundamental de los sistemas de detección binarios (ON/OFF).
✨ Posibles Mejoras Futuras
Para llevar este proyecto a un nivel más avanzado, se pueden considerar las siguientes mejoras:
- Indicador Visual: Añadir un LED (verde para normal, rojo para alarma) para una retroalimentación visual.
- Alarma No Latching: Implementar lógica en el código para que el buzzer no suene indefinidamente, sino en un patrón intermitente (por ejemplo, 1 segundo ON, 1 segundo OFF), utilizando la función
tone()para un control más fino del sonido. - Monitoreo Analógico: En lugar de solo usar la salida digital, leer el pin analógico (A0) del KY-026. Esto permitiría medir la intensidad de la llama y establecer diferentes niveles de alarma (por ejemplo, advertencia si la intensidad es baja, alarma crítica si la intensidad es alta).
- Conectividad: Integrar un módulo Wi-Fi (como ESP8266) para enviar una notificación (por ejemplo, a un teléfono móvil o correo electrónico) cuando se active la alarma.
En resumen, esta alarma de llama es un excelente punto de partida para adentrarse en la electrónica de seguridad y control con microcontroladores.
